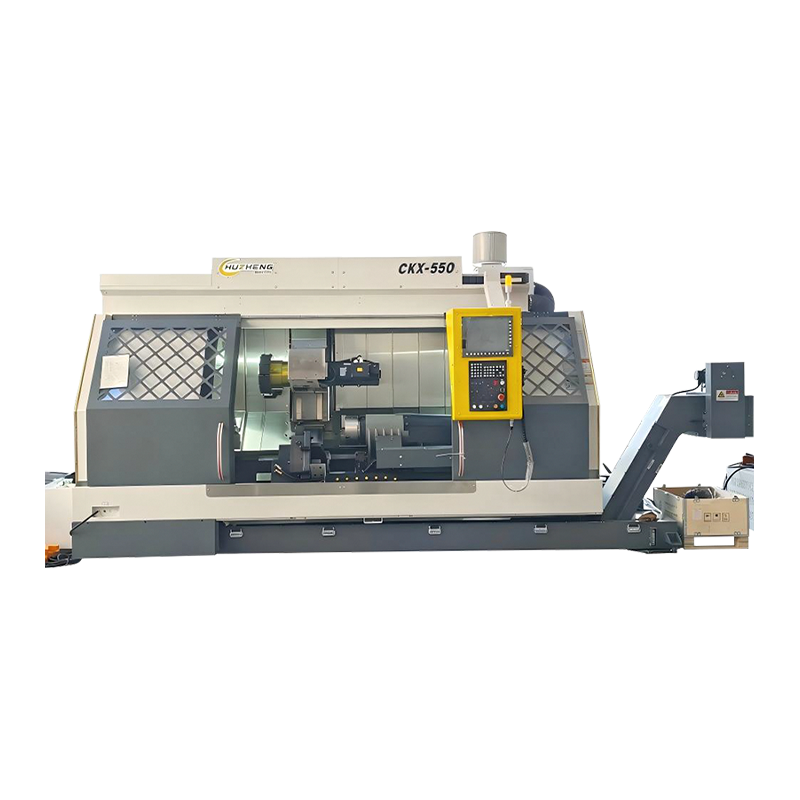

Cos'è un centro di lavoro bimandrino?
Un centro di lavoro bimandrino è una macchina utensile CNC dotata di due mandrini indipendenti, ciascuno in grado di trattenere e ruotare un utensile da taglio, montati su un'unica piattaforma della macchina. A differenza di un centro di lavoro monomandrino standard in cui un mandrino esegue tutte le operazioni di taglio in sequenza, un centro di lavoro bimandrino consente di lavorare due pezzi contemporaneamente o di lavorare un singolo pezzo da due lati o con due utensili diversi contemporaneamente, a seconda della configurazione della macchina.
Il concetto è semplice: se un mandrino produce una parte per ciclo, due mandrini che funzionano in parallelo possono produrre due parti nello stesso tempo, raddoppiando di fatto la produttività senza raddoppiare proporzionalmente lo spazio, gli operatori o l'ingombro della macchina. In pratica, l’effettivo aumento di produttività dipende dalla geometria del pezzo, dal grado in cui entrambi i mandrini possono funzionare contemporaneamente e da quanto bene è integrata la macchina nella cella di produzione. Ma nelle applicazioni ad alto volume con famiglie di pezzi adatte, i centri di lavoro CNC a doppio mandrino sono uno degli strumenti più potenti disponibili per ridurre i tempi di ciclo e i costi per pezzo.
Le macchine a doppio mandrino sono disponibili in diverse configurazioni: orientamenti verticali e orizzontali, disposizioni di mandrini fissi e mobili indipendentemente e con diversi livelli di sincronizzazione degli assi tra i due mandrini. Ciascuna configurazione è adatta a diversi tipi di parti e scenari di produzione, motivo per cui comprendere a fondo le opzioni è essenziale prima di prendere una decisione di acquisto.
Come funziona un centro di lavoro bimandrino
A livello di macchina, a centro di lavoro bimandrino funziona secondo gli stessi principi CNC fondamentali di qualsiasi centro di lavoro standard (assi lineari servoazionati, cambio utensile, sistema di raffreddamento e controller CNC), ma con la complessità aggiuntiva di gestire contemporaneamente due mandrini e i relativi percorsi di bloccaggio pezzo, utensileria e movimento. Il controllo CNC deve coordinare i movimenti di entrambe le teste del mandrino rispetto ai rispettivi pezzi e garantire che le due operazioni di lavorazione non interferiscano tra loro fisicamente o dinamicamente.
Funzionamento sincronizzato o indipendente del mandrino
Nella modalità sincronizzata, entrambi i mandrini eseguono contemporaneamente percorsi utensile identici su pezzi identici: un programma NC controlla entrambi i mandrini come immagine speculare o copia diretta. Questa è la modalità operativa più comune per la produzione in grandi volumi di parti identiche, come componenti automobilistici, corpi di valvole idrauliche o alloggiamenti di pompe. Il tempo ciclo per pezzo è essenzialmente lo stesso di una macchina monomandrino, ma la produzione raddoppia perché vengono completate due parti per ciclo.
In modalità indipendente, ciascun mandrino ha il proprio percorso utensile e può eseguire operazioni completamente diverse contemporaneamente. Ciò è utile quando si lavora una parte che richiede impostazioni diverse, ad esempio il mandrino 1 esegue la fresatura di sgrossatura mentre il mandrino 2 esegue l'alesatura di finitura sul pezzo precedentemente sgrossato, consentendo di fatto alla macchina di funzionare come due macchine in un unico involucro. Il funzionamento indipendente richiede un controller in grado di eseguire due programmi NC completamente separati contemporaneamente, una funzionalità disponibile sui moderni sistemi CNC di fascia alta come i controller multicanale Fanuc, Siemens e Mitsubishi.
Disposizioni della testa del mandrino
La disposizione fisica dei due mandrini varia in modo significativo tra i modelli di macchina. Nelle configurazioni a doppio mandrino a passo fisso, entrambi i mandrini sono montati a una distanza fissa sulla stessa fusione della testa del mandrino, condividendo tutti i movimenti degli assi. Questo è il design più semplice e rigido, ideale per famiglie di parti con spaziatura delle caratteristiche coerente. I design a passo variabile consentono di regolare la distanza tra i due mandrini, manualmente o tramite controllo CNC, per adattarsi a diverse spaziature delle parti e layout delle attrezzature. Alcuni centri di lavoro CNC avanzati a doppio mandrino montano ciascun mandrino su assi completamente indipendenti, assegnando a ciascun mandrino la propria corsa X, Y e Z e consentendo operazioni completamente diverse su parti posizionate ovunque all'interno dei rispettivi ambiti di lavoro.
Centri di lavoro verticali e orizzontali bimandrino
Proprio come i centri di lavoro monomandrino sono disponibili in configurazioni verticale (VMC) e orizzontale (HMC), le macchine bimandrino sono disponibili in entrambi gli orientamenti e la scelta tra loro comporta le stesse implicazioni delle macchine monomandrino, amplificate dalla complessità aggiuntiva di due mandrini.
Centri di lavoro verticali bimandrino
In un centro di lavoro verticale a doppio mandrino, entrambi i mandrini sono rivolti verso il basso e i pezzi sono fissati su una tavola orizzontale sottostante. Questa configurazione è intuitiva per gli operatori che hanno familiarità con i VMC convenzionali ed è particolarmente adatta per parti piane o prismatiche che necessitano solo di lavorazione dalla faccia superiore. I due mandrini sono generalmente disposti fianco a fianco lungo l'asse X e la disposizione a passo fisso è la più comune. L'evacuazione dei trucioli è meno favorevole rispetto alle configurazioni orizzontali perché i trucioli cadono sul pezzo e sull'attrezzatura, richiedendo maggiore attenzione alla direzione del refrigerante e alla progettazione dell'attrezzatura per evitare l'accumulo dei trucioli nelle aree critiche.
Centri di lavoro orizzontali bimandrino
Un centro di lavoro orizzontale a doppio mandrino posiziona entrambi i mandrini orizzontalmente, puntando i pezzi montati sulle facce verticali dei pallet. L'orientamento orizzontale presenta un naturale vantaggio in termini di caduta dei trucioli: la gravità allontana i trucioli dalla zona di taglio e li spinge nel trasportatore dei trucioli, il che è particolarmente importante nella produzione di volumi elevati in cui i tempi di ciclo sono brevi e la gestione dei trucioli influisce direttamente sulla qualità della superficie e sulla durata dell'utensile. Le macchine orizzontali a doppio mandrino rappresentano la configurazione dominante nella lavorazione di gruppi propulsori automobilistici, dove blocchi motore, testate cilindri, alloggiamenti di trasmissione e componenti simili vengono prodotti in volumi estremamente elevati con tolleranze ristrette.
Guadagni reali in termini di produttività: cosa ottieni effettivamente
Il raddoppio teorico della produzione di un centro di lavoro a due mandrini sembra convincente, ma i guadagni di produttività nel mondo reale dipendono fortemente da come la macchina viene applicata, programmata e integrata. Ecco un’analisi onesta della provenienza dei guadagni e dei limiti.
Tempo di ciclo e produttività
Quando entrambi i mandrini funzionano in modo completamente sincronizzato su pezzi identici, il tempo di taglio produttivo è identico a quello di una macchina monomandrino. Il guadagno è puramente in termini di produttività: vengono completate due parti per ciclo anziché una, quindi il numero di parti prodotte per turno raddoppia mentre il tempo di funzionamento della macchina rimane lo stesso. Per un pezzo con un tempo ciclo di 4 minuti, una macchina monomandrino produce 15 pezzi all'ora. Lo stesso ciclo su una macchina a doppio mandrino produce 30 pezzi all'ora dallo stesso spazio e con la stessa attenzione dell'operatore.
Riduzione dei tempi improduttivi
Oltre al tempo ciclo grezzo, i centri di lavoro a doppio mandrino riducono la percentuale di tempi non produttivi (impostazione, carico, scarico, ispezione) rispetto al numero di parti prodotte. Il caricamento di due pezzi in un'attrezzatura doppia richiede solo leggermente più tempo rispetto al caricamento di uno solo, quindi il tempo di caricamento per parte è circa dimezzato. I cambi utensile, i cicli di tastatura e i cambi pallet vengono ammortizzati in modo simile su due parti invece che su una, migliorando significativamente l'efficacia complessiva delle apparecchiature (OEE) in ambienti ad alto mix e con volumi medio-alti.
Dove i guadagni sono limitati
Non tutte le operazioni beneficiano allo stesso modo. Se un mandrino termina il suo funzionamento molto più velocemente dell'altro (a causa delle diverse profondità di taglio, complessità delle caratteristiche o lunghezza del percorso utensile), il mandrino più veloce rimane inattivo in attesa che l'altro venga completato prima che il ciclo possa terminare e le parti possano essere scaricate. Questo problema del "ciclo sbilanciato" riduce il guadagno di throughput effettivo al di sotto del 2x teorico. Il raggiungimento di cicli bilanciati richiede un'attenta pianificazione del processo, a volte ridistribuendo le caratteristiche tra i due mandrini o regolando i parametri di taglio per equalizzare i tempi di ciclo. Per i pezzi con distribuzioni di caratteristiche altamente asimmetriche, il vantaggio della lavorazione a doppio mandrino può essere limitato a meno che la macchina non supporti un funzionamento completamente indipendente.
Settori e applicazioni in cui le macchine bimandrino eccellono
I centri di lavoro bimandrino non sono una soluzione universale: offrono il massimo valore in scenari di produzione specifici. Ecco i settori e i tipi di componenti in cui dimostrano costantemente un forte ritorno sull'investimento:
- Componenti del gruppo propulsore automobilistico: Blocchi motore, testate cilindri, cappelli dei cuscinetti dell'albero motore, bielle, alloggiamenti della trasmissione e scatole del differenziale sono tutti pezzi ad alto volume e geometricamente coerenti, ideali per la lavorazione sincronizzata a doppio mandrino. I principali fornitori di livello 1 e le linee di lavorazione OEM fanno molto affidamento sui centri di lavoro orizzontali a doppio mandrino per questi componenti.
- Idraulica e pneumatica: I corpi valvola, i blocchi collettore, i coperchi terminali dei cilindri e gli alloggiamenti delle pompe sono generalmente parti prismatiche lavorate in volumi medio-alti con geometrie coerenti: un abbinamento perfetto per i VMC a doppio mandrino con automazione dei pallet.
- Componenti del dispositivo medico: I componenti degli impianti ortopedici, i corpi degli strumenti chirurgici e gli alloggiamenti dei dispositivi impiantabili sono spesso piccole parti di precisione prodotte in volumi moderati in titanio o acciaio inossidabile. La lavorazione a doppio mandrino riduce significativamente il costo per pezzo in queste applicazioni ad alto valore e sensibili ai costi.
- Componenti strutturali aerospaziali: Staffe, raccordi, nervature e componenti di fissaggio prodotti in alluminio o titanio beneficiano della lavorazione a doppio mandrino quando i volumi annuali sono sufficienti a giustificare un'attrezzatura dedicata per entrambi i mandrini.
- Involucri per elettronica di consumo: Gli alloggiamenti in alluminio, i dissipatori di calore e i telai strutturali per prodotti elettronici sono prodotti in volumi molto elevati con una geometria coerente, che li rende particolarmente adatti ai VMC a doppio mandrino integrati in linee di produzione automatizzate.
- Lavorazione conto terzi generale: Le officine che producono ordini ricorrenti della stessa famiglia di pezzi traggono vantaggio dalle macchine a doppio mandrino quando un gruppo principale di parti può essere gestito in modo sufficientemente coerente da giustificare l'investimento in attrezzature richiesto per la produzione in due.
Specifiche chiave da confrontare nella valutazione dei centri di lavoro bimandrino
Quando si confrontano centri di lavoro CNC a doppio mandrino di diversi produttori, una serie standard di specifiche definisce prestazioni, capacità e idoneità per la propria applicazione. Ecco cosa significa ciascuna specifica in termini pratici:
| Specifica | Cosa cercare | Gamma tipica |
| Velocità del mandrino | Adatta al materiale del pezzo: alta velocità per l'alluminio, moderata per l'acciaio | 6.000 – 30.000 giri/min |
| Potenza mandrino (ciascuno) | Assicurati che ciascun mandrino abbia potenza sufficiente per i tagli più pesanti | 7,5 – 37 kW per mandrino |
| Passo del mandrino (interasse) | Fisso o variabile; deve adattarsi alla spaziatura della parte e dell'attrezzatura | 200 – 800 mm (fisso o regolabile) |
| Corsa dell'asse (X/Y/Z) | Confermare che la corsa totale copre l'area di lavoro combinata per entrambi i mandrini | 600–2.000 mm (X), 500–800 mm (Y/Z) |
| Capacità del magazzino utensili | Riviste condivise o indipendenti; la capacità totale influisce sulla flessibilità | 24 – 120 utensili (condivisi o divisi) |
| Precisione di posizionamento | Fondamentale per le parti con tolleranze strette: verificare che entrambi i mandrini soddisfino le specifiche | ±0,002 – ±0,005 mm |
| Controllore CNC | Deve supportare il funzionamento multicanale per il controllo indipendente del mandrino | Fanuc 31i, Siemens 840D, Mitsubishi M800 |
| Sistema di pallet | Il cambio pallet integrato moltiplica la produttività nelle operazioni a luci spente | Da APC a 2 pallet a FMS multi-pallet |
Considerazioni su attrezzature e fissaggi per la lavorazione a due mandrini
I requisiti di attrezzaggio e attrezzaggio per un centro di lavoro bimandrino sono più complessi rispetto a quelli per una macchina monomandrino e sottovalutare questo investimento è un errore comune che ritarda il ritorno dell'investimento sulla macchina stessa.
Set di utensili abbinati
Quando funzionano in modalità sincronizzata, entrambi i mandrini eseguono gli stessi percorsi utensile utilizzando gli stessi utensili. Per garantire la coerenza dimensionale tra le due parti, gli utensili da taglio in ciascun mandrino devono essere abbinati: stesse qualità di inserto, stessa geometria dell'utensile, stessa tolleranza di concentricità e idealmente la stessa fase di durata dell'utensile. Un utensile usurato nel Mandrino 1 e uno nuovo nel Mandrino 2 produrranno parti con finiture superficiali e risultati dimensionali diversi. Una gestione disciplinata degli utensili, inclusa la sostituzione degli utensili abbinati e l'uso coerente del presetting, è essenziale per mantenere la qualità delle parti nella produzione a doppio mandrino.
Doppi dispositivi e design del pallet
L'esecuzione simultanea di due parti richiede due set di supporti pezzo: due attrezzature indipendenti su un singolo pallet o due pallet separati caricati in un sistema di cambio pallet. Il design dell'attrezzatura deve posizionare con precisione ciascun pezzo alla spaziatura corretta per corrispondere al passo del mandrino, trattenere rigidamente le parti contro le forze di taglio di entrambi i mandrini contemporaneamente e consentire un carico e scarico facile e ripetibile. I sistemi di attrezzature modulari di fornitori come Schunk, Lang, Vischer & Bolli o Jergens sono comunemente utilizzati perché consentono un rapido adattamento a diverse famiglie di parti senza costruire da zero attrezzature dedicate per ogni lavoro.
Riviste di strumenti condivise e indipendenti
Alcuni centri di lavoro a doppio mandrino condividono un unico magazzino utensili tra entrambi i mandrini, con il cambio utensile responsabile dell'indirizzamento degli utensili al mandrino corretto. Ciò semplifica l'hardware del magazzino ma può creare colli di bottiglia durante il cambio utensile se entrambi i mandrini devono cambiare utensili contemporaneamente. Le macchine con magazzini indipendenti, uno per ciascun mandrino, eliminano questo vincolo e consentono cambi utensile completamente asincroni, il che è particolarmente importante nella modalità operativa indipendente in cui i due mandrini possono trovarsi in punti diversi nei rispettivi programmi.
Analisi dei costi: vale la pena investire in un centro di lavoro bimandrino?
Un centro di lavoro CNC a doppio mandrino costa in genere il 30-70% in più rispetto a una macchina comparabile a mandrino singolo, a seconda della configurazione, dell'indipendenza del mandrino e dell'integrazione dell'automazione. La giustificazione di tale premio deve basarsi su un'analisi realistica delle vostre esigenze di produzione, non solo sul moltiplicatore teorico della produttività.
- Soglia del volume: L'investimento in attrezzature, i tempi di programmazione e l'ingegneria di processo necessari per eseguire le parti in due vengono ripagati solo al di sopra di un determinato volume annuale. Come linea guida approssimativa, i componenti che producono meno di 500-1.000 pezzi all’anno potrebbero non generare risparmi sufficienti a giustificare la complessità aggiuntiva. I pezzi ad alto volume che producono decine di migliaia di pezzi all'anno sono ottimi candidati.
- Risparmio di spazio: Una singola macchina a doppio mandrino che produce 30 pezzi all’ora occupa molto meno spazio rispetto a due macchine a mandrino singolo che producono la stessa produzione. Nelle strutture in cui lo spazio è un limite, questo da solo può giustificare l’investimento.
- Riduzione del lavoro: Un operatore può gestire una macchina a doppio mandrino anziché supervisionare due macchine separate, riducendo direttamente il costo della manodopera per pezzo e liberando gli operatori per attività a valore aggiunto.
- Efficienza energetica: Il funzionamento di una macchina bimandrino consuma meno energia totale rispetto a due macchine monomandrino con potenza equivalente perché l'avvio del mandrino, le pompe del refrigerante, i trasportatori di trucioli e i sistemi di controllo sono condivisi.
- Periodo di rimborso: Per applicazioni ben assortite, periodi di ammortamento di 18-36 mesi sono realistici quando la macchina esegue due o tre turni al giorno. Una scarsa corrispondenza delle parti della macchina, uno scarso utilizzo o frequenti cambi di lavoro possono spingere il recupero dell'investimento ben oltre i cinque anni.
Produttori leader di centri di lavoro bimandrino
Numerosi costruttori di macchine utensili si sono guadagnati una solida reputazione nel mercato dei centri di lavoro a doppio mandrino, ciascuno con punti di forza distinti in termini di opzioni di configurazione, livelli di precisione e settori target. Quando si valutano i fornitori, considerare non solo le specifiche della macchina ma anche la disponibilità di supporto tecnico applicativo, pezzi di ricambio e assistenza locale.
- Gruppo Chirone (Germania): È specializzato in centri di lavoro verticali bimandrino ad alta velocità con configurazioni a passo fisso e variabile, ampiamente utilizzati nelle applicazioni automobilistiche e mediche. Noto per tempi di cambio utensile molto rapidi e alta precisione.
- Mazak (Giappone/USA): Offre configurazioni a doppio mandrino per le serie VARIAXIS e HCN, con una forte funzionalità CNC multicanale e opzioni di automazione dei pallet per sistemi di produzione flessibili.
- Makino (Giappone): I centri di lavoro orizzontali della serie A con opzioni a doppio mandrino sono macchine di riferimento per la lavorazione di gruppi propulsori automobilistici, note per rigidità, stabilità termica e precisione.
- Sistemi Grob (Germania/USA): Produce centri di lavoro a doppio mandrino a 4 e 5 assi altamente specializzati per gruppi propulsori e componenti aerospaziali strutturali, con profonda integrazione in sistemi di linee di trasferimento automatizzate.
- Brother Industries (Giappone): I centri di maschiatura a doppio mandrino e i VMC compatti della serie Speedio sono apprezzati per la lavorazione ad alta velocità di piccoli componenti nella produzione di componenti elettronici e di precisione.
- Doosan (Corea del Sud): Offre centri di lavoro orizzontali a doppio mandrino delle serie DNM e DCM, offrendo un'opzione competitiva in termini di costi per applicazioni automobilistiche e industriali generali di medio volume.
