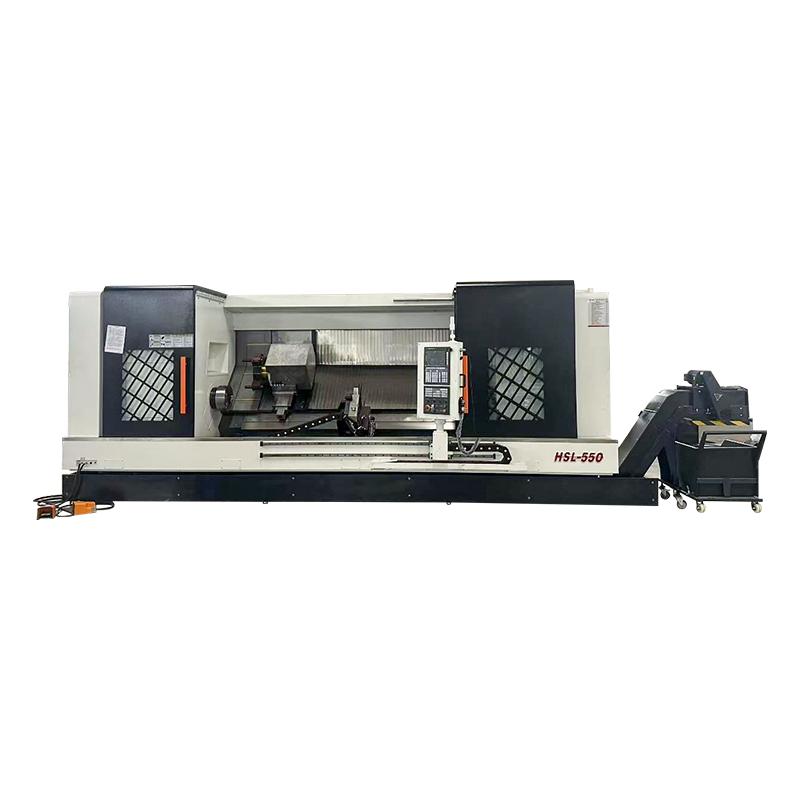

Serie HSL: tornio e fresatrice bimandrino per impieghi gravosi

Cosa significa veramente “heavy duty” nel taglio CNC

Nelle officine reali, il termine "pesante" riguarda meno il peso della brochure e più la capacità della macchina di sostenere la geometria quando si spinge il carico del truciolo. Una regola pratica: la rigidità si presenta come carico stabile del mandrino, finitura superficiale uniforme e dimensioni ripetibili con gli stessi parametri di taglio. Se le parti iniziano a spostarsi dopo alcune ore, il fattore limitante è solitamente la struttura, il supporto della guida o il comportamento termico, non il percorso utensile.

Indicatori di rigidità che gli acquirenti possono verificare

• Taglia la stessa caratteristica all'inizio e alla fine di un turno; confrontare la deriva dimensionale (struttura termica).
• Prestare attenzione all'inizio del chatter quando l'avanzamento aumenta: il chatter iniziale spesso indica una debole rigidità del loop.
• Controllare i segni di inversione dell'asse sulle pareti diritte: qui vengono visualizzati il ​​gioco/la messa a punto del servo e i precarichi della guida.
• Misurare la planarità dopo una pavimentazione pesante; il recupero strutturale conta tanto quanto la potenza del mandrino.

Da parte nostra, manteniamo un rigoroso controllo di qualità dalla fusione all'assemblaggio perché la promessa di “heavy duty” è reale solo quando l'intera catena di rigidità è coerente.

Potenza del mandrino e coppia: da dove viene la capacità di taglio

Molti acquirenti confrontano solo i kW di picco Macchina utensile CNC per taglio pesante , ma il taglio pesante dipende da coppia al numero di giri effettivamente utilizzato . La sgrossatura dell'acciaio a regimi medio-bassi richiede coppia; la finitura ad alta velocità richiede potenza ed equilibrio. Se si utilizzano frese di grandi dimensioni o scanalature profonde, richiedere la curva di coppia o almeno la fascia di coppia nominale.

Guida rapida all'abbinamento

Guide e rettifica: perché il "movimento fluido" influisce sulla precisione

La stabilità del taglio dipende dalla qualità del movimento. Anche con buoni servi, la rettilineità della guida, la consistenza del precarico e la geometria del contatto influenzano le vibrazioni e l'errore del contorno. Ecco perché strutture come le rettificatrici di superficie e le rettificatrici di guide sono importanti: consentono un controllo più rigoroso dell'interfaccia di scorrimento/rotolamento dove risiede effettivamente la precisione.

Sintomi comuni e cosa indicano solitamente

• Finitura ondulata sui piatti: risonanza, attrito irregolare o smorzamento insufficiente.
• Rigonfiamenti degli angoli nel contouring: limiti di accelerazione, errore di inseguimento del servo o stick-slip.
• Variazione di dimensione tra gli assi: mancata corrispondenza della geometria della guida o problemi di allineamento della vite a ricircolo di sfere.
• Segni periodici: errore di passo della vite a ricircolo di sfere, effetti sulla risoluzione dell'encoder o runout meccanico.

Nella nostra linea di produzione manteniamo la rettifica e l'assemblaggio nello stesso ciclo di qualità in modo che la fluidità del movimento rimanga costante da una macchina all'altra.

Compositi di tornitura-fresatura: da dove viene la vera efficienza

Il composito di tornitura-fresatura non significa solo “più funzioni”. L'efficienza deriva dalla riduzione del ri-serraggio e dei trasferimenti di dati. Ogni volta che si sposta una parte in una seconda configurazione, si aggiungono errori di impilamento, tempi di gestione e rischio di scarti. Con l'elaborazione composita, l'obiettivo è un solo serraggio, lavorazione completa — particolarmente utile per parti con coassialità, concentricità e tolleranze di posizione.

Quando la lavorazione dei compositi è più preziosa

• Parti che richiedono una stretta concentricità tra diametro esterno/diametro tornito e caratteristiche fresate.
• Componenti con fori angolati o sedi per chiavetta che devono fare riferimento a un riferimento di tornitura.
• Lavori ad alto mix in cui il tempo di impostazione prevale sul tempo di taglio.
• Parti a parete sottile che si deformano quando vengono sbloccate e ribloccate.

Investiamo tutte le risorse di ricerca e sviluppo nella tecnologia dei compositi, perché la velocità di iterazione è importante: aggiornamenti più rapidi si traducono in risparmi reali in termini di tempo di ciclo in officina.

Strategia di workholding: il fattore di costo nascosto

Molti problemi di “capacità” sono in realtà problemi di mantenimento del lavoro. Se una parte si muove sotto carico, ridurrai l'alimentazione, aggiungerai passaggi elastici o accetterai scarti, nessuno dei quali viene visualizzato nelle specifiche della macchina. A Macchina utensile CNC per taglio pesante offre prestazioni migliori quando la rigidità del circuito di fissaggio corrisponde alla rigidità del circuito della macchina.

Verifiche pratiche prima di dare la colpa alla macchina

1. Contrassegnare la parte e l'attrezzatura, eseguire una passata di sgrossatura, quindi verificare eventuali spostamenti sui segni di riferimento.
2. Misurare la distorsione della parte dopo lo sbloccaggio; la deformazione indica problemi di strategia di bloccaggio.
3. Ridurre gli sbalzi e aumentare i punti di appoggio; la rigidità scala fortemente con la leva finanziaria.
4. Controllare l'area di contatto della ganascia/attrezzatura; piccole zone di contatto concentrano lo stress e lo scivolamento.

Se condividi i disegni tipici delle parti e le tolleranze target, di solito consiglio concetti di fissaggio che rendano prevedibile il taglio pesante anziché "fragile".

Gestione termica: perché la precisione diminuisce a metà turno

Il comportamento termico è uno dei fattori più trascurati nel taglio pesante. Il calore proviene dai cuscinetti del mandrino, dai motori, dall'energia di taglio, dalla temperatura del liquido refrigerante e dalle variazioni ambientali. Il risultato è un lento cambiamento della geometria. Ciò che conta non è “nessun calore”, ma calore prevedibile e compensabile .

Cosa dovrebbero chiedere gli acquirenti

• Tempo di riscaldamento per stabilizzare le dimensioni della chiave a regimi/carico tipici.
• Layout di raffreddamento (mandrino, motori, viti a ricircolo di sfere) e controllo della temperatura del liquido di raffreddamento.
• Capacità di compensazione termica nel sistema CNC (se applicabile).
• Ripetibilità dopo transizioni da inattività a taglio (comune nelle officine di lavorazione).
