Centro di lavoro composito di tornitura e fresatura: guida completa alla selezione e alle applicazioni

Che cos'è un centro di lavoro composito di tornitura e fresatura?

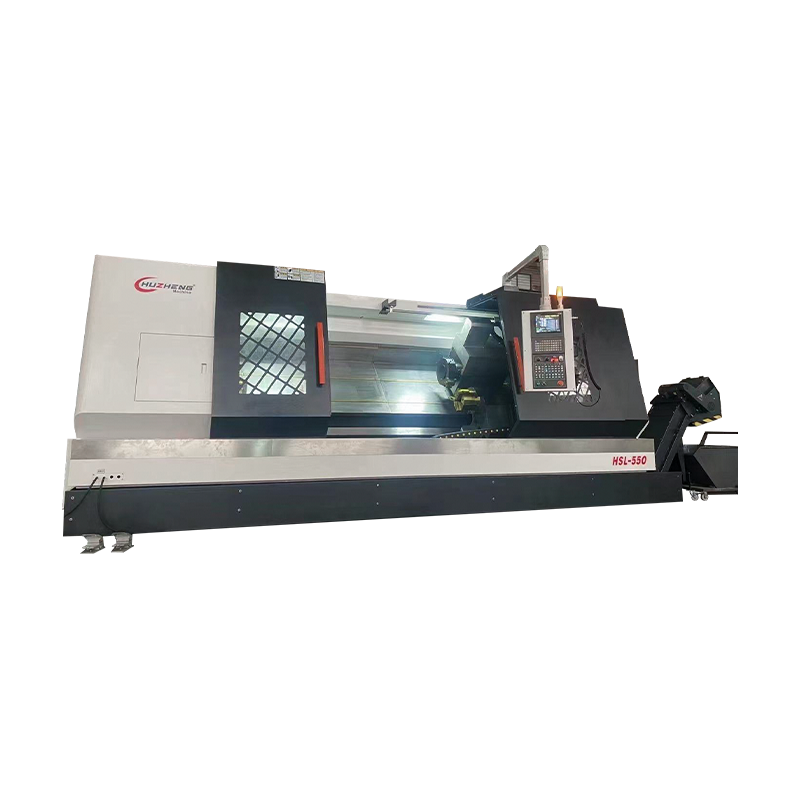

Un centro di lavoro composito di tornitura e fresatura, denominato anche centro di tornitura-fresatura, centro di lavoro multitasking o macchina di fresatura-tornitura, è una macchina utensile CNC avanzata che combina le funzionalità di un tornio e di un centro di lavoro in un'unica piattaforma integrata. Invece di spostare un pezzo tra torni e fresatrici separate, un centro di lavoro composito completa sia le operazioni di tornitura rotazionale che le operazioni di fresatura prismatica, foratura e alesatura in un unico setup, spesso senza alcun riposizionamento manuale della parte.

I flussi di lavoro di lavorazione tradizionali richiedevano che una parte venisse prima tornita su un tornio CNC, quindi trasferita a un centro di lavoro verticale o orizzontale per le operazioni di fresatura, foratura e maschiatura. Ogni trasferimento comportava tempi di impostazione, potenziali errori di fissaggio e tolleranze dimensionali cumulative. Un centro composito di tornitura e fresatura elimina questi passaggi intermedi integrando un mandrino con utensili motorizzati (o una testa del mandrino di fresatura completa) con un mandrino di tornitura, un asse C (posizionamento rotazionale sul mandrino principale) e spesso un asse Y per operazioni di fresatura fuori centro.

Queste macchine sono la spina dorsale della produzione di precisione in settori quali quello aerospaziale, automobilistico, petrolifero e del gas, dei dispositivi medici e della difesa, dove parti complesse con tolleranze strette devono essere prodotte in modo efficiente e ripetuto. Comprendere come funzionano i centri di lavoro torni-fresatrice, quali configurazioni sono disponibili e come selezionare la macchina giusta è essenziale per qualsiasi produttore che consideri questa tecnologia.

Assi centrali e configurazioni strutturali

La capacità di a centro di lavoro composito di tornitura e fresatura è in gran parte definito dalla configurazione dell'asse. Più assi significano che è possibile lavorare geometrie più complesse in un unico setup, ma significano anche costi macchina più elevati e maggiore complessità di programmazione. Comprendere il ruolo di ciascun asse ti aiuta a valutare se una determinata macchina soddisfa i tuoi requisiti di produzione.

Configurazione dell'asse standard

Un centro di tornitura-fresatura di base comprende gli assi X e Z (assi lineari del tornio standard), un asse C (indicizzazione o rotazione continua del mandrino principale per il posizionamento angolare) e utensili motorizzati nella torretta per utensili di fresatura e foratura motorizzati. Questa configurazione gestisce la maggior parte delle caratteristiche prismatiche sulle parti di tipo albero (fori trasversali, parti piatte, sedi per chiavetta, fresatura radiale) purché si trovino sul diametro esterno o sulla faccia della parte e non richiedano una fresatura decentrata in profondità nel profilo della parte.

Asse Y per lavorazione fuori centro

L'aggiunta di un asse Y a un centro di tornitura e fresatura sblocca funzionalità di fresatura fuori centro, ovvero la possibilità di fresare caratteristiche che non si trovano sulla linea centrale della parte. Ciò è essenziale per la lavorazione di fori eccentrici, scanalature angolate, tasche su facce piane e profili complessi che non possono essere prodotti con il solo movimento X-Z-C. L'asse Y sposta la torretta perpendicolarmente all'asse Z sul piano verticale, conferendo agli utensili motorizzati una reale capacità di fresatura a tre assi rispetto al pezzo. Le macchine torni-fresatrice multitasking più serie includono un asse Y di serie o come opzione ad alta priorità.

Contromandrino per la lavorazione completa di pezzi

Un contromandrino (chiamato anche mandrino secondario o contromandrino) è un secondo mandrino di tornitura posizionato di fronte al mandrino principale. Dopo aver completato le operazioni front-end, il mandrino principale trasferisce il pezzo direttamente al contromandrino, che afferra la parte lavorata e presenta l'estremità non lavorata per ulteriori operazioni, senza alcun riserraggio manuale. Ciò consente la lavorazione completa di entrambe le estremità di un pezzo in un unico ciclo macchina, eliminando completamente la necessità di un secondo setup. Le macchine contromandrino sono particolarmente utili per la produzione alimentata a barra di pezzi complessi torniti-fresati in volumi medio-alti.

Testa di fresatura dell'asse B

Le configurazioni di tornitura-fresatura più efficienti incorporano un asse B, un asse rotante che inclina la testa del mandrino di fresatura da 0° (parallelo all'asse Z, per operazioni di tornitura) a 90° (perpendicolare all'asse Z, per fresatura frontale) e ad angoli arbitrari intermedi. Una testa di fresatura dell'asse B trasforma la macchina in una vera piattaforma di lavorazione simultanea a 5 assi, in grado di produrre superfici sagomate altamente complesse, fori angolari e caratteristiche ad angolo composto in un'unica configurazione. Queste macchine colmano il divario tra i tradizionali centri di tornitura e fresatura e i centri di lavoro completi a 5 assi e sono ampiamente utilizzate nella produzione di impianti aerospaziali e medici.

Operazioni di tornitura e fresatura: cosa fa il centro composito in ciascuna modalità

Per ottenere il massimo da un centro di lavoro composito di tornitura e fresatura, gli operatori e i programmatori devono comprendere le distinzioni tra il comportamento della macchina in modalità di tornitura e in modalità di fresatura e come sequenziare in modo efficiente le operazioni tra le due.

Nella modalità di tornitura, il mandrino principale fa ruotare il pezzo ad alta velocità mentre gli utensili da taglio fissi (o utensili motorizzati stazionari) rimuovono il materiale con un'azione di taglio rotazionale. Profili cilindrici, rastremazioni, filettature, scanalature, fori e operazioni frontali vengono tutti eseguiti in modalità tornitura. La velocità del mandrino principale, la velocità di avanzamento e la profondità di taglio devono essere ottimizzate per il materiale del pezzo e la geometria da produrre, seguendo gli stessi principi della programmazione convenzionale del tornio CNC.

In modalità fresatura, il mandrino principale si blocca su una posizione angolare specifica (indicizzazione dell'asse C) o ruota lentamente sotto il controllo CNC (interpolazione dell'asse C) mentre il mandrino dell'utensile motorizzato nella torretta o la testa di fresatura dell'asse B ruotano l'utensile da taglio. Il materiale viene rimosso dall'utensile rotante anziché dal pezzo rotante. Tasche, asole, fori trasversali, facce piane, contorni e superfici 3D complesse vengono tutti prodotti in modalità fresatura. L'asse C interpola con gli assi X e Z (e Y) per generare qualsiasi geometria di superficie richiesta.

Specifiche tecniche chiave da valutare

Quando si valutano i centri di lavoro compositi di tornitura e fresatura, è necessario abbinare un'ampia gamma di parametri tecnici alle vostre specifiche esigenze di produzione. La tabella seguente copre le specifiche più importanti e cosa cercare:

Principali vantaggi della lavorazione composita di tornitura e fresatura

Il business case per investire in un centro di lavoro composito di tornitura e fresatura si basa su una serie di vantaggi concreti e quantificabili rispetto ai flussi di lavoro multi-macchina convenzionali. Questi vantaggi si accumulano nel tempo, in particolare negli ambienti di produzione ad alto mix e guidati dalla precisione.

• Configurazioni e tempi di gestione ridotti: L'eliminazione dei trasferimenti macchina tra un tornio e un centro di lavoro può ridurre i tempi totali di configurazione e movimentazione del 50-80% per le parti complesse. Ogni configurazione rimossa rimuove anche una potenziale fonte di errori di fissaggio e variazioni dimensionali.
• Precisione geometrica migliorata: Quando tutte le caratteristiche vengono lavorate rispetto allo stesso datum senza riserraggio, la coassialità, la perpendicolarità e le tolleranze di posizione tra le caratteristiche tornite e fresate sono significativamente più strette di quelle ottenibili con due macchine e configurazioni separate. Ciò è fondamentale per componenti di precisione come valvole idrauliche, raccordi aerospaziali e impianti chirurgici.
• Tempi di consegna più brevi e WIP inferiore: Le parti si muovono all'interno dell'officina come unità complete o quasi complete anziché attendere in coda tra le macchine. Il tempo di consegna totale per le parti complesse tornite-fresate può essere ridotto da giorni a ore, riducendo drasticamente le scorte di prodotti in corso e migliorando la reattività ai cambiamenti della domanda dei clienti.
• Requisiti di spazio al piano inferiore: Un centro di lavoro multitasking occupa in genere meno spazio rispetto al tornio e al centro di lavoro che sostituisce, eliminando anche le attrezzature per la movimentazione dei materiali tra le macchine, le attrezzature di bloccaggio dei pezzi e le aree di allestimento necessarie in una cella multi-macchina.
• Riduzione della manodopera dell'operatore per parte: Con un contromandrino e un alimentatore da barra, molti centri compositi di tornitura e fresatura possono lavorare a luci spente per periodi prolungati sulla produzione alimentata da barre, con un operatore che gestisce più macchine contemporaneamente invece di occuparsi di un singolo tornio o fresatrice dedicata.
• Consente la lavorazione di geometrie precedentemente difficili: Caratteristiche che richiederebbero attrezzature specializzate o configurazioni del quarto/quinto asse su macchine convenzionali possono spesso essere prodotte direttamente su un centro di tornitura-fresatura con asse B, aprendo la strada a nuove geometrie di parti la cui produzione in precedenza era proibitiva in termini di costi.

Parti tipiche prodotte su centri compositi di tornitura e fresatura

Non tutte le parti giustificano un centro composito di tornitura-fresatura: le parti cilindriche semplici senza caratteristiche di fresatura sono ancora spesso prodotte in modo più economico su un tornio CNC convenzionale. Il punto debole per la lavorazione dei compositi sono le parti che combinano un significativo contenuto di tornitura con requisiti significativi di fresatura, foratura o filettatura. Ecco le categorie di applicazioni in cui queste macchine offrono il massimo valore:

• Componenti strutturali aerospaziali: I componenti del carrello di atterraggio, gli alloggiamenti degli attuatori, i raccordi strutturali in titanio e i gruppi di alberi di turbina combinano tutti profili di tornitura complessi con caratteristiche di fresatura di precisione e tolleranze geometriche strette: esattamente il profilo che si adatta a un centro di tornitura-fresatura dell'asse B.
• Strumenti per il downhole di petrolio e gas: I collari per trapano, i corpi stabilizzatori, gli alloggiamenti per utensili MWD e i corpi valvola sono parti tornite grandi e pesanti con complesse porte forate a croce, parti piatte fresate e connessioni filettate di precisione. Le loro dimensioni e complessità rendono la lavorazione dei compositi altamente vantaggiosa.
• Impianti medici e strumenti chirurgici: Gli impianti ortopedici come viti ossee, gabbie spinali e steli dell'anca richiedono profili esterni torniti combinati con strutture a contatto con l'osso, fessure e fori trasversali fresati con precisione, il tutto in materiali biocompatibili difficili come il titanio e il cromo-cobalto.
• Componenti di precisione automobilistici: Gli alberi a camme, gli alberi a gomiti, gli alberi di trasmissione e le bobine delle valvole di controllo idraulico sono parti rotanti complesse e ad alto volume con sedi per chiavetta fresate, passaggi dell'olio forati a croce e perni rettificati di precisione che traggono vantaggio dalla lavorazione composita in particolare nei prototipi e nella produzione di volumi medio-bassi.
• Componenti oleodinamici e oleodinamici: I corpi dei collettori idraulici, le bobine delle valvole, gli alberi delle pompe e le aste dei cilindri combinano fori e diametro esterno torniti con superfici delle porte fresate di precisione, passaggi con foratura incrociata e connessioni filettate che possono essere completate in un'unica configurazione su un centro composito.

Sistemi di controllo CNC e programmazione CAM per la lavorazione di compositi

La complessità di programmazione di un centro di lavoro composito di tornitura e fresatura è sostanzialmente superiore a quella di un tornio o centro di lavoro convenzionale. Le macchine moderne si affidano a controlli CNC avanzati – principalmente FANUC 31i-B5, Siemens SINUMERIK 840D sl, Mazatrol Smooth e Okuma OSP-P300 – che forniscono cicli di tornitura e fresatura integrati, programmazione multicanale per operazioni simultanee di mandrino e sottomandrino e interpolazione simultanea a 5 assi quando è presente un asse B.

Il software CAM svolge un ruolo altrettanto fondamentale. I programmi per parti complesse di tornitura-fresatura vengono raramente scritti manualmente: l'interazione tra cicli di tornitura, fresatura dell'asse C, caratteristiche fuori centro dell'asse Y e tagli simultanei a 5 assi dell'asse B richiede un software CAM multitasking dedicato. Le principali piattaforme CAM per la programmazione di tornitura-fresatura includono Mastercam Mill-Turn, Siemens NX CAM, Hypermill TURN/MILL ed Esprit. Questi strumenti simulano l'intero involucro della macchina, compresa la geometria della torretta, del contromandrino e della lunetta per rilevare le collisioni prima che il programma venga eseguito sulla macchina reale: una fase critica di sicurezza e controllo qualità data la complessità dei cicli di lavorazione compositi multiasse.

Sincronizzazione e programmazione multicanale

Una delle caratteristiche più potenti e più impegnative in termini di programmazione di un centro di tornitura-fresatura con contromandrino è la capacità di eseguire operazioni simultanee su entrambi i mandrini contemporaneamente. Il controllo CNC gestisce due (o più) canali di esecuzione indipendenti che possono funzionare in parallelo, sincronizzati da codici di attesa che garantiscono la pausa delle operazioni su un mandrino fino al completamento dell'operazione richiesta sull'altro mandrino. Una sincronizzazione adeguatamente ottimizzata riduce drasticamente il tempo ciclo totale sovrapponendo le operazioni del mandrino principale e del sottomandrino, ma richiede un'attenta programmazione, simulazione e prova per essere eseguita in modo corretto e sicuro.

Come scegliere il centro di lavoro composito di tornitura e fresatura giusto

La scelta di un centro di lavoro composito fresa-tornitura è una decisione di investimento di capitale significativa e la gamma di configurazioni disponibili, dai torni con utensili motorizzati di base in stile torretta ai centri multitasking completi con asse B a 5 assi, è ampia. L'utilizzo del seguente quadro decisionale aiuta a identificare la giusta classe di macchine per il proprio portafoglio di applicazioni.

• Analizza prima il tuo portafoglio ricambi: Esamina le parti che intendi produrre sulla macchina. Classificateli in base al contenuto di tornitura, alla complessità della fresatura, al materiale, alle tolleranze e al volume. Questa analisi determina se è necessario un asse Y, un contromandrino, un asse B o semplicemente un tornio a torretta con utensili motorizzati ben specifico. Evita specifiche eccessive: la funzionalità dell'asse B aggiunge costi e sovraccarico di programmazione che sono giustificati solo da geometrie delle parti veramente complesse.
• Adatta le prestazioni del mandrino ai tuoi materiali: La lavorazione aerospaziale del titanio e delle leghe di nichel richiede una coppia elevata del mandrino a velocità moderate e una struttura rigida della macchina. La lavorazione dell'alluminio ad alta velocità richiede utensili motorizzati ad alto numero di giri e un'eccellente evacuazione del truciolo. Confermare che le curve di coppia del mandrino e la rigidità strutturale della macchina corrispondano alle applicazioni di taglio più impegnative.
• Valutare il sistema di portautensili: I sistemi di utensili BMT (Built-in Motor Turret) forniscono rigidità e potenza degli utensili motorizzati significativamente più elevati rispetto ai tradizionali design delle torrette azionate da VDI. Per le passate di fresatura pesanti su un centro di tornitura e fresatura, gli utensili BMT valgono l'investimento aggiuntivo. Controlla il numero di stazioni per utensili motorizzati, la compatibilità delle dimensioni dello stelo dell'utensile e la disponibilità di teste angolari e adattatori per utensili speciali.
• Considera la compatibilità dell'automazione: Se intendi far funzionare la macchina a luci spente o integrare la macchina in una cella automatizzata, conferma la compatibilità dell'alimentatore a barre, le opzioni di interfaccia del caricatore a portale, la disponibilità del cambio pallet (per il lavoro con mandrino) e il supporto del controllo CNC per protocolli di automazione come MTConnect o OPC-UA per l'integrazione dell'Industria 4.0.
• Valutare il supporto applicativo del fornitore: I centri di lavoro compositi sono complessi e la qualità del supporto post-installazione (ingegneria dell'applicazione, sviluppo di post-processori CAM, formazione e disponibilità di pezzi di ricambio) varia in modo significativo tra i costruttori di macchine utensili. Richiedi visite di riferimento agli impianti esistenti che eseguono parti simili prima di impegnarti in un acquisto.

I principali produttori di centri di lavoro compositi di tornitura e fresatura includono Mazak (serie Integrex), DMG Mori (serie NTX e CTX), Okuma (serie MULTUS), Doosan (serie Puma MX), Nakamura-Tome, Index e Miyano. Ogni costruttore ha punti di forza in particolari configurazioni, gamme di dimensioni e applicazioni industriali, quindi vale sempre la pena valutare più opzioni rispetto ai requisiti specifici delle parti e all'ambiente di produzione prima di effettuare una selezione finale.
